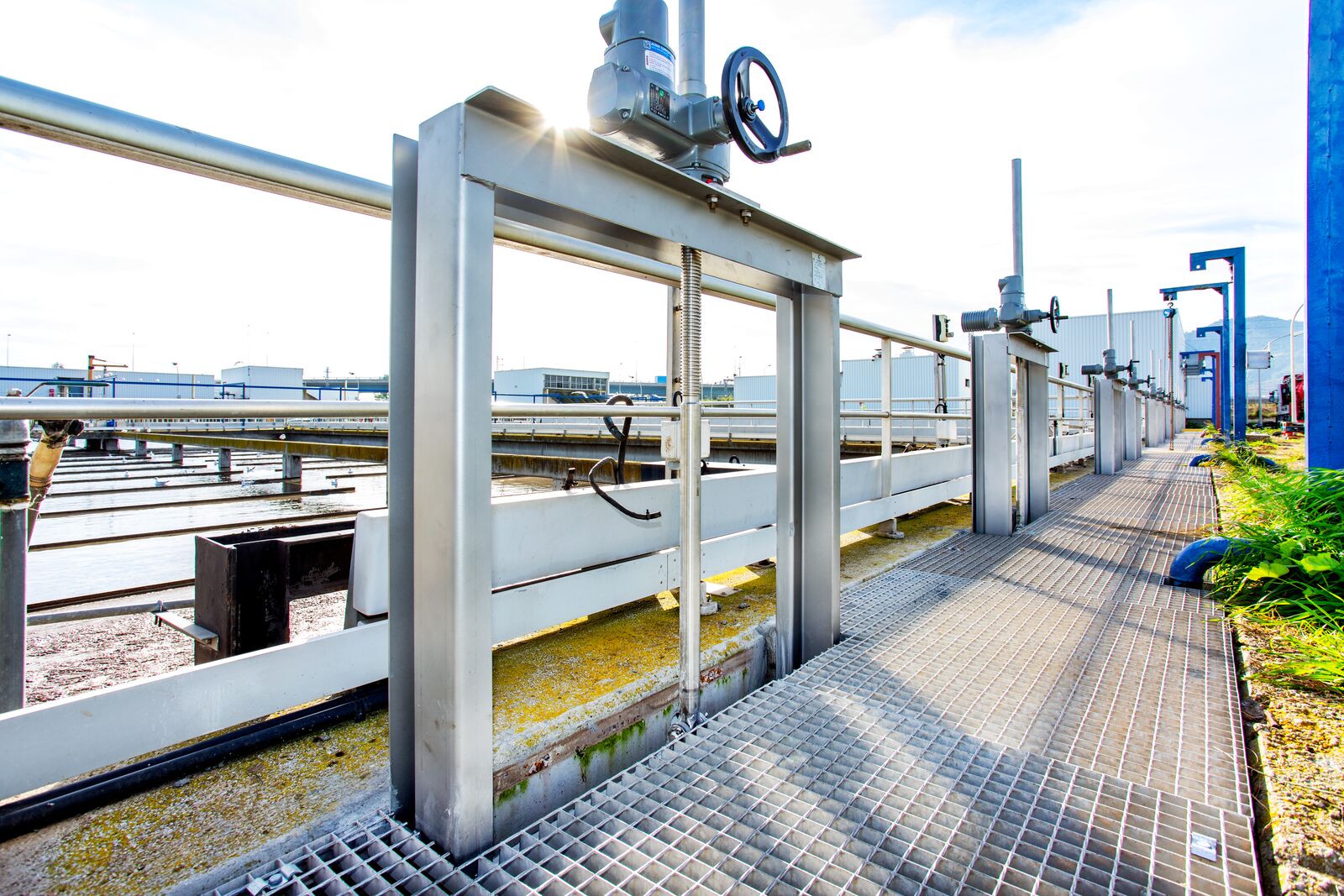

Compuertas murales
Las compuertas murales permiten cerrar el paso de un fluido, generalmente agua, con estanqueidad a cuatro caras.
Una compuerta mural está compuesta por cuatro partes principales: marco, tablero, husillo y accionamiento. Se instalan habitualmente en agujeros circulares o cuadrados en muros o paredes. Su configuración impide el paso del fluido hasta alturas superiores a las del tablero, pero está limitada por la altura máxima de diseño.
Tamaños
Coutex Sorigué fabrica compuertas murales para cualquier tamaño y carga de agua utilizando una gran variedad de materiales como acero al carbono, acero inoxidable típicamente AISI 304L y 316L y otras aleaciones especiales como dúplex o superdúplex.
Estanqueidad
Cumplen con la norma de estanqueidad AWA C-561 / DIN 19569-4 Clase 5 y pueden incorporar estanqueidad para el cierre del fluido, tanto en uno (unidireccional) como en ambos lados de la compuerta (bidireccional).
Datos técnicos
Requisitos
Para el dimensionamiento de la compuerta son necesarios los siguientes datos:
- Alto y ancho del hueco a cubrir.
- Nivel máximo de agua, desde la base de la compuerta.
- Altura del piso de maniobra.
- Tipo de cierre: unidireccional (a favor o en contra) o bidireccional.
- Tipo de accionamiento: manual, eléctrico, oleohidráulico u otro.
Personalización
Según las dimensiones y la carga de agua, el diseño de la compuerta se adecua a las necesidades particulares y puede incorporar patines deslizantes o ruedas para reducir el esfuerzo de apertura y cierre.
Deslizantes y vagón
Las compuertas deslizantes mediante patines y las compuertas vagón, con ruedas, forman parte de la familia de las compuertas murales.
