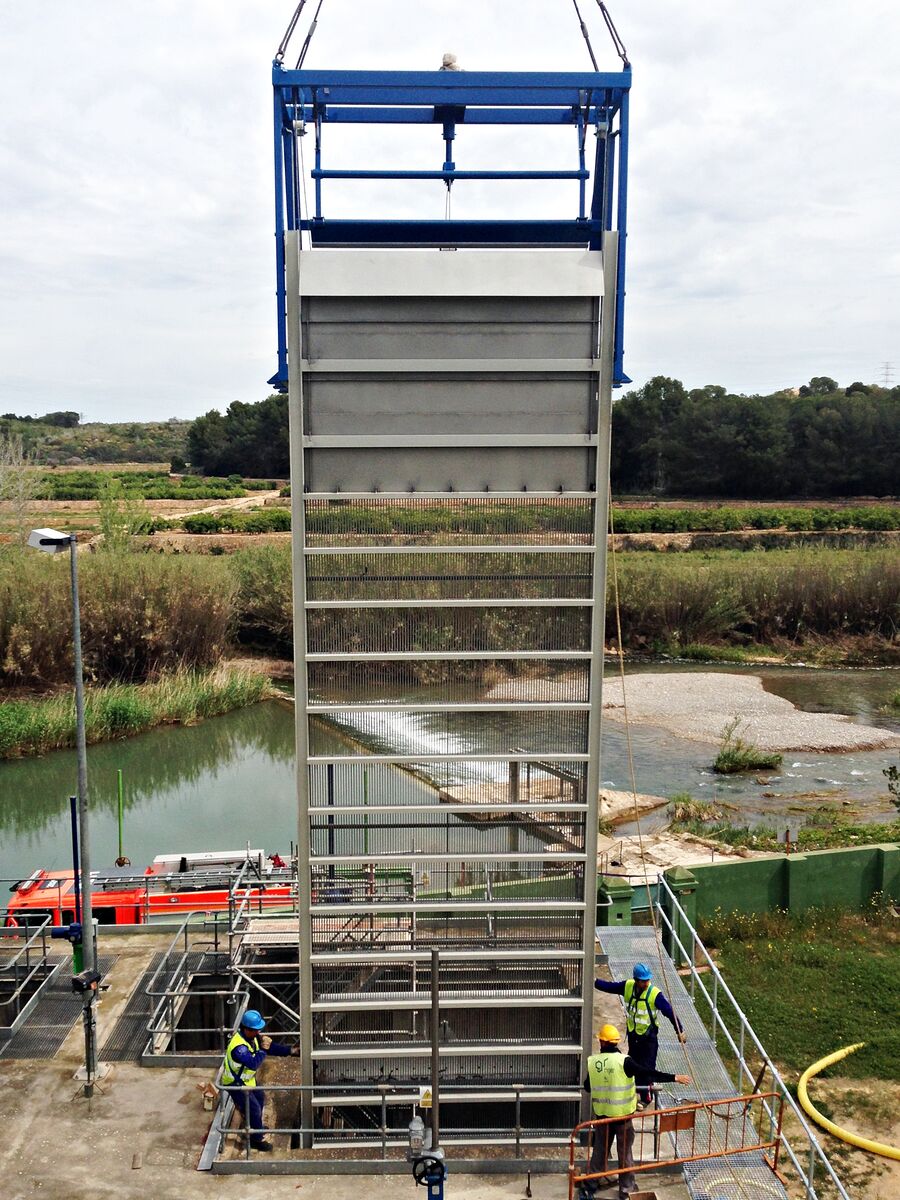

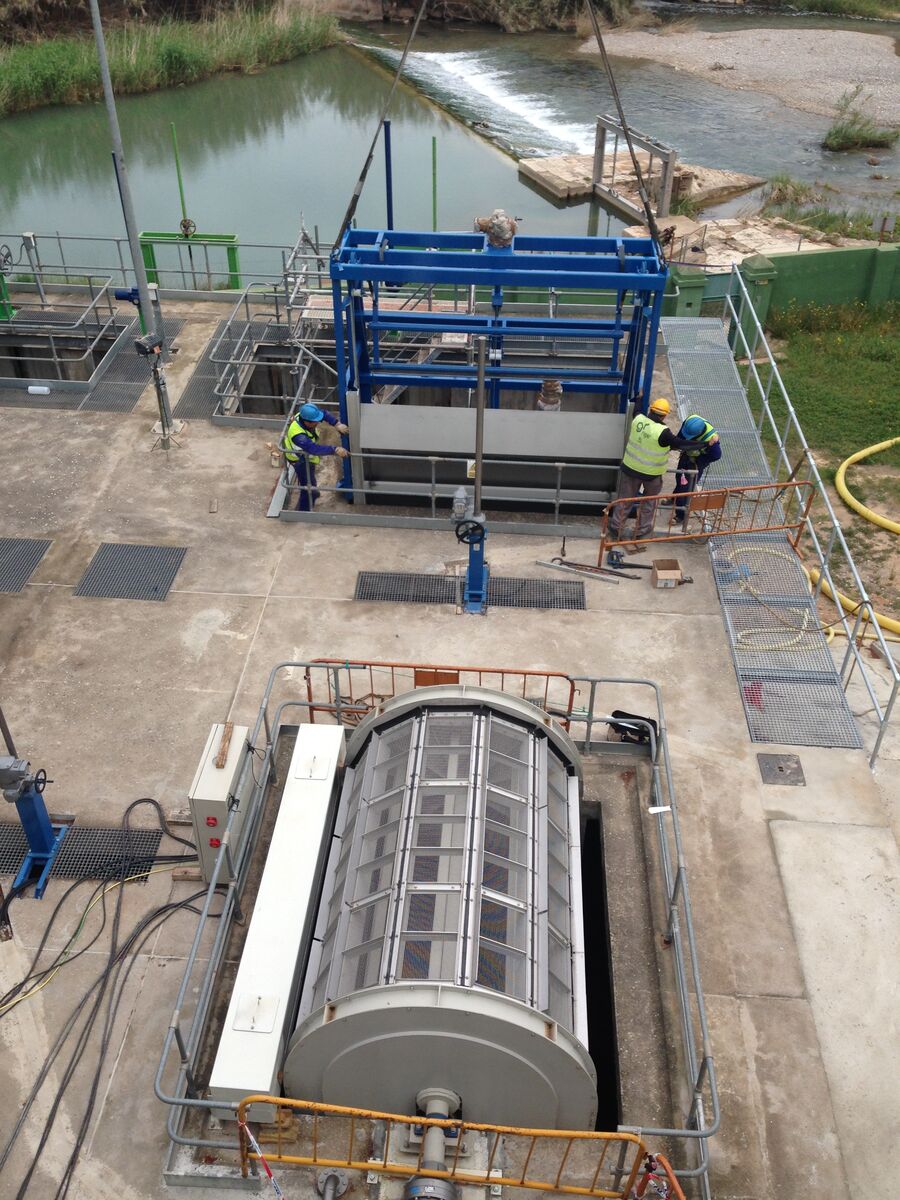

Tamices rotativos de cadena
Los tamices rotativos de cadena están indicados para grandes caudales con variaciones de nivel importantes.
Es un filtro desarrollado a partir del tambor rotativo. El filtrado o tamizado se realiza a través de paneles filtrantes, y para la limpieza se requiere agua a presión. Coutex Sorigué puede diseñar al equipo para desbaste en cualquier sentido: desde el exterior hacia el interior o desde el interior hacia el exterior.
Componentes
Las partes principales de los tamices rotativos de cadena son: sistema motriz, bastidor, paneles filtrantes y sistema de lavado de paneles.
Grosor
Las mallas filtrantes varían desde 0.25 mm hasta 10 mm. Es un equipo indicado para aguas que no estén excesivamente cargadas de residuos.
Datos técnicos
Sistema motriz

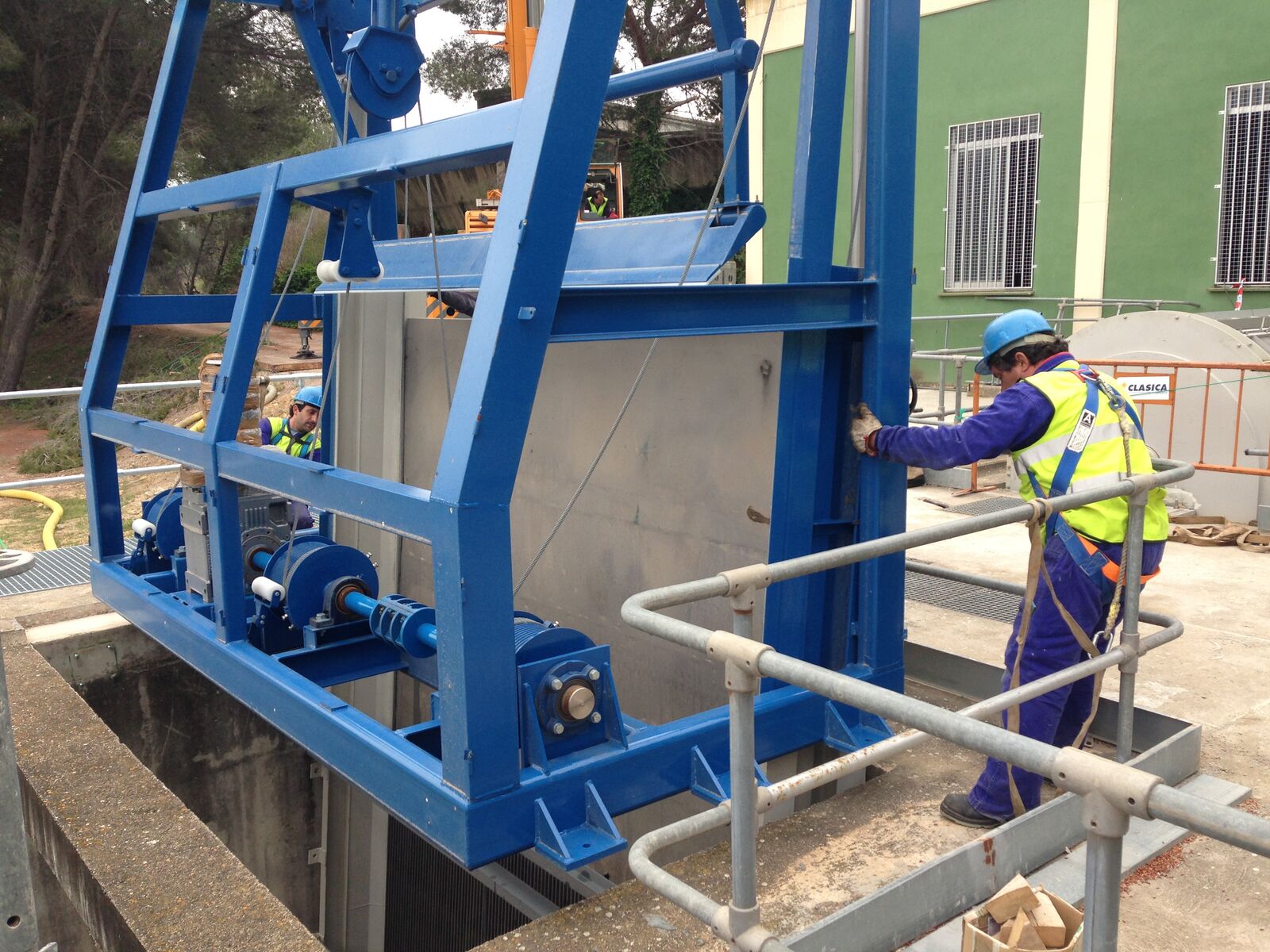

Conjunto motorreductor que transmite el par al equipo mediante transmisión directa o cadenas y coronas dentadas solidarias en las ruedas de arrastre del filtro. En las ruedas de arrastre se disponen las cadenas cerradas en las que van instalados los paneles. Todo el sistema motriz va montado sobre una bancada anclada en obra civil y cubierto por una carcasa con accesos para mantenimiento.
Bastidor
Formado por una estructura de perfiles de acero o acero inoxidable anclado a la obra civil. Los perfiles laterales realizan las funciones de guías sobre las que ruedan las cadenas principales que arrastran los paneles.
Paneles filtrantes
Formados por una estructura de perfiles de acero o acero inoxidable donde va fijada la tela o malla filtrante. Los paneles van unidos a la cadena transportadora de arrastre, en disposición articulada, y con juntas de goma de perfil especial para asegurar la estanqueidad entre los paneles.
Lavado de paneles
Mediante agua a presión impulsada por inyectores de chorro plano situados en la parte superior del equipo. El agua puede provenir de una red de agua existente en la instalación o de una bomba que tome agua filtrada. La recogida de residuos se realiza en una canaleta cuando la limpieza va del interior al exterior o en tolvas instaladas dentro del equipo cuando la limpieza es desde el exterior hacia el interior.
